概述

感谢您选购3010M。3010M是一台测量电导率、盐度、TDS及温度的精密仪器，内建的微处理器，计算和补偿所有与电导率和温度有关的测量数据。

本仪器拥有防水的外壳，机械式的按键提供高可信任度，高触觉及声响告知等功能，使用单一9V的干电池为电源，校正数据永久储存在EEPROM内存中，下次使用时不需再次校正。

此仪器使用大型的LCD，可显示具有温度补偿的电导率值、盐度、TDS及没有温度补偿的电导率值及相关的指示。即使在校正或测量程序下，也会提供使用者各种提示。

3010M具有50组测量数据的记忆功能，可以通过回叫界面轻松的查询所存储的测量数据。存储的数据也可通过清除界面选择全部删除还是单一删除。

3010M可接两线电导电极（K=0.1; K=1.0; K=10.0）。3010M还包含自动切换测试量程、自动温度补偿、超长电池寿命以及50/60HZ交流噪声排除能力，此仪器适合在野外和实验室。

产品检视

小心地打开包装，检视仪器及配件是否有因运输而损坏，如有发现，请立即通知 JENCO 的代理。

防水外壳

3010M具有防水外壳但不可在水中使用（因电导率电极与仪器连接处不具防水功能）。这个防水特性可避免仪器因为不小心掉入非腐蚀性溶液中而造成的损坏。若仪器不小心掉入溶液中时，请立即做以下步骤处理：

（1） 用蒸馏水小心的清洗仪器，在清洗及晒干后，须将连接器内的污物清理干净，否则会影响电极的连接。

（2） 再重新使用之前须确定仪器及电极已晒干。

（3） 若完成上述步骤仍无法使用，请联络JENCO的代理商。（请参考“质量保证”章节）

电池的更换

当LCD上的“BAT”闪烁时，表示电力不足，大概可再使用1小时即需更换新电池，更换电池步骤如下：

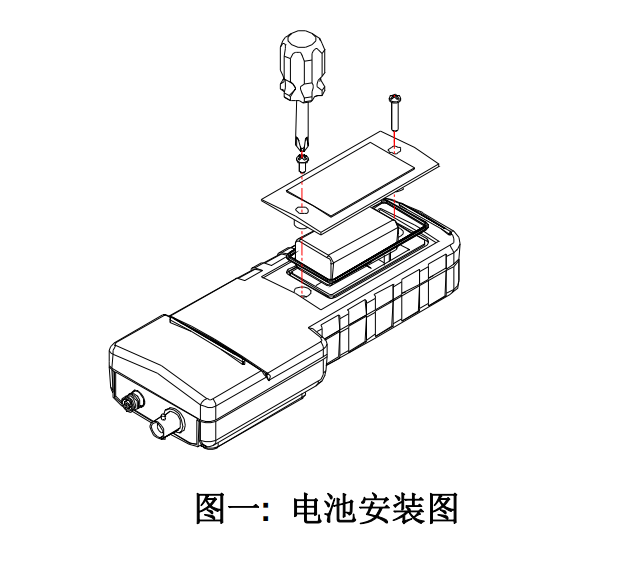

1. 使用螺丝起子取出两颗螺丝，即可取下电池盖。（请参考图一）

2. 取出9V旧电池并装上新电池，更换时，请注意电池极性放置要正确。

3. 放回防水圈和电池盖，并将刚取出的两个螺丝锁紧即可。

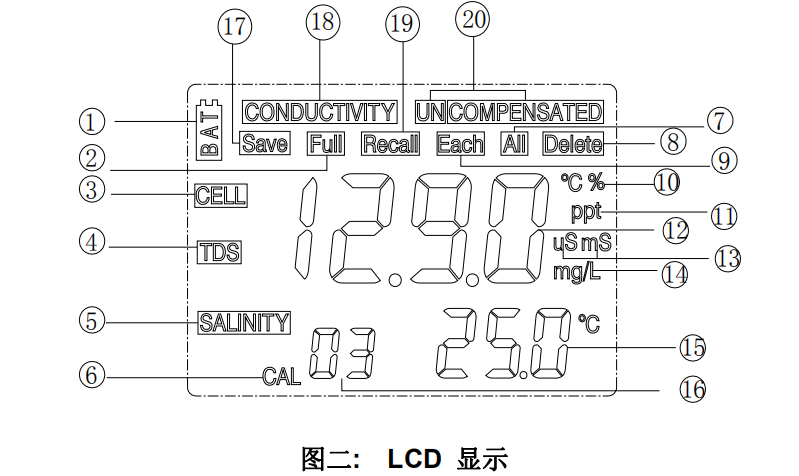

显示及按键功能

A. 显示

1. BAT-表示需更换电池信号。

2. Full-表示存储值已满 50 组，需要删除才能再次存入。

3. CELL-表示显示值为电导常数值。

4. TDS-表示在测量总固体溶解量的状态。

5. SALINITY-表示在测量盐度值的状态。

6. CAL-表示进入校正模式。

7. All-表示选择了全部清除功能，存储数据将一次性全部清除。

8. Delete-表示进入清除模式，可清除存储的数据记录。

9. Each-表示选择了单个清除功能，存储数据将单个单个的被清除。

10. ℃/%-℃: 表示参考温度的单位。%: 表示温度系数单位。

11. ppt-表示盐度单位。

12. MAIN DISPLAY-显示带温度补偿的电导率值、盐度值、TDS 值和无温度补偿的电导率值。

13. uS/mS-表示电导率单位。

14. mg/L-表示总固体溶解量单位。

15. 显示温度及其温度单位。

16. 显示存储数据位置。

17. Save-表示存储当前的测量值。

18. CONDUCTIVITY-表示在测量电导值的状态。

19. Recall-表示进入回叫模式，可回叫存储的数据记录。

20. UNCOMPENSATED-“COMPENSATED”表示带温度补偿的电导率值。“UNCOMPENSATED”表示无温度补偿的电导率值。

B. 按键

ON/OFF-开关键。按住开关键打开或关闭主机。

MODE- 选择键。 选择仪器的显示模式。连续按此键，显示的顺序为“带温度补偿的电导率”、“盐度”、“总固体溶解量”、“无温度补偿的电导率”、“Recall(回叫)”和“Delete（清除）”六个模式。在校正模

式下，按此键退出校正模式。在校正“Recall”和“Delete”模式，按此键可以退出此两个模式。

UP/DOWN- 上键和下键在校正状态下起增加、减少需变动的设置项目值。在测试状态不起作用。在“Recall”模式，按上键和下键可以翻看存储的数据记录。在“Delete”模式，按上键和下键可选择删除的方式

“Delete Each”或者“Delete All”；在“DeleteEach”删除方式中，按此两键可以选择需删除的存储的数据记录。

CAL-按此键进入校正状态。

ENTER-在校正状态按此键，把当前的设定值存储到微处理中。 在测量状态下，按此键一次，机器将存储此时界面的显示值并记录相对应的位置号。3010M 可存储 50 组数据。在“回叫”模式，按此键一次，机器将显

示最后一个存储的数据。 在“清除”模式，按此键一次，机器将进入清除方式：“Delete All”和“Delete Each”选择，按上键下键进行选择。在“Delete All”界面，再按此键一次，机器将删除所有存储的数据

。在“Delete Each”界面，再按此键一次，机器将进入删除单个存储数据的界面，此时，可以按上键和下键，选择需要删除的数据，按此键确认，机器将删除此位置号的存储数据，同时，由后一存储数据代替此位置

号的存储数据。

操作步骤

A. 标准溶液的配制

适宜的标准溶液配制粉剂需使用商业用或研究用等级的粉剂，以下是三种浓度的标准溶液的配制方法，使用者可以用它们来校正3010M的电导电极。

1. 1413uS 标准溶液（25℃）: 精确地称量0.746 g研究用等级的KCL,使它溶解于1000ml的纯水中。

2. 12.90mS标准溶液（25℃）: 精确地称量7.4365 g研究用等级的KCL,使它溶解于1000ml的纯水中。

3. 111.9mS标准溶液（25℃）: 精确地称量74.264 g研究用等级的KCL,使它溶解于1000ml的纯水中。

4. 147uS标准溶液（25℃）: 精确量取100毫升1413uS标准溶液，溶解在900毫升的蒸馏水中。

5. 14.94uS标准溶液（25℃）: 精确量取100毫升147uS标准溶液，溶解在900毫升的蒸馏水中。

[注意：剩余的未经使用过的标准溶液，您可以用密闭的容器在低于 4 摄氏度的环境下储存一周。如果您对标准溶液准确性产生疑问，请重新配制新的标准溶液。]

B. 电导率校正

校正步骤包含5个步骤：TDS系数、电导电极常数、温度系数、参考温度以及电导率值的校正。详细步骤如下：

1. 连接电导电极109A(K=0.1）、106A（K=1.0）、107A（10.0）到主机的输入端口。 按开关键开机后，主机显示“CELL”和存储在微处理器中的电导电极的电极常数。（出厂值设定为K=1.0）

2. 当温度读值稳定后，按“CAL”键进入校正模式。“CAL”将显示在LCD上。按“MODE”键将继续显示以下参数。

TDS

TDS总固体溶解量是用有温度补偿的电导值乘以TDS因数值取得，出厂设定值为0.65。你可以用上键和下键调节这个TDS因数值，调整范围是0.30~1.00。按“ENTER”键储存新的设定值，或者按“MODE”键退出储存，进

入“常数”界面。

常数

用上键和下键选择电极常数：“C0.1” 或者 “C1.0” 或者“C10.0” ，按“ENTER”键储存所选择的常数值，机器将自动进入下一个校正参数；或者按“MODE”键退出储存，上次存储的常数值将被保留，并自动进

入“温度系数”校正界面。

温度系数

本仪器是用温度系数计算具有温度补偿的电导率值的，此温度系数默认值为1.91%. 你可以用上键和下键调节这个温度系数值，调整范围是0.00~4.00%，按“Enter” 键储存新的设定值，或者按“Mode”键退出储存，

进入“参考温度”界面。

参考温度

本仪器是用参考温度来计算具有温度补偿的电导率值的，此参考温度默认值为25℃。你可以用上键和下键调节这个参考温度值，调整范围是15~ 25℃，按“ENTER” 键储存新的设定值，或者按“MODE”键退出储存，

进入“电导率校正”界面。

电导率校正

(a) 将电导率电极清洗后，放入已知电导度的标准溶液中，此标准溶液的选择最好基于被测溶液电导值的范围之内。把电极浸入标准溶液中（至少2~3英寸或者5~7cm），并稍作搅动以便消除电极极片上的空气泡。

(b) 稍等片刻，等待温度稳定。在此期间，主机显示“rAGE” 表示主机在自动抓取测量的量程，这是正常的。当温度稳定后，“ENTER”键确认。当主机发出哔哔声后，表示校正步骤已成功完成，主机自动退到测量

模式。

C. 电导率的测量

1. 电极接上仪表后，开机，把清洗后的电极直接放入被测溶液中（至少浸没2~3英寸或者5~7cm)，稍做搅动，赶出电极极片上的空气泡。

2. 按“MODE” 键切换到自己需要测量的参数。机器在自动切换量程的时候显示“rAGE”这是正常的。当温度稳定后，就可以读取测量值，此值为被测溶液的测量值。

D. 存储、回叫和清除数据

a. 存储数据。

1. 在带温度补偿的电导率、盐度、总固体溶解量及无温度补偿的电导率模式，按“CLEAR/ENTER”键一次，机器将存储当前数据值。此时“Save”显示将显示一次，并且有一位置号也同时显示，表示当前界面值已被

存储并做了此位置号的记录。

2. 如果界面上显示“Full”，则代表机器的50组数据已存储满了，不能再存储其他数据。使用者只能删除或删除部分数据才能存储新的数据。

b. 回叫存储数据。

1. 按“MODE”键进入回叫模式，按“CLEAR/ENTER”键，机器将显示最后一组存储数据。

2. 此时按上键或下键选择位置号，找到自己需要读取的存储数据。

3. 读取完存储数据后可按“MODE”键退出回叫模式。

c. 清除存储数据。

1. 按“MODE”键进入清除模式，按“CLEAR/ENTER”键，机器将进入清除方式的选择，可按上键或下键在“Delete All”和“Delete Each”之间选择。

2. 在“Delete All”界面，按此键一次，机器将删除所有存储的数据，并显示None，表示没有存储数据。

3. 在“Delete Each”界面，按此键一次，机器将进入删除单个存储数据的界面，此时，可以按上键和下键选择需要删除的位置号，按此键确认，机器将删除此位置号的存储数据，同时，此位置号的存储数据将由下

一个位置号的存储数据所代替。

4. 清除完数据后可按“MODE”键退出清除模式。

质量保证

仪器保修一年（以购买日为准）。在保修期内如有质量问题，本公司将无偿代为修复；如有人为因素造成故障或损坏，本公司竭诚代为修复，但需酬收工本费（配件如电极头、标准液等消耗品不在保证范围内）。在

将本机退回本公司时，请用包装材
